Kapitelübersicht
Dieses Lernmodul enthält für Sie drei spannende Kapitel.
Lernen Sie die Regenwasserbewirtschaftung mit Q-Bic Plus,
die Abwasserentsorgung mit Acaro PP und die Druckrohre
mit Wavin TS DOQ® kennen.
Die Lernzeit beträgt ca. 10 Minuten.
1. Regenwasser- bewirtschaftung I Q Bic Plus
2. Abwasserentsorgung I Acaro PP
3. Druckrohre I Wavin TS DOQ®
4. Zusammenfassung
Regenwasser- bewirtschaftung
mit Q-Bic Plus
Das Q-Bic Plus
Mit dem Q-Bic Plus bietet Wavin ein modular aufgebautes Rückhalte- und Versickerungssystem für Regenwasser. Es zeichnet sich durch eine hohe Lebensdauer, große Nachhaltigkeit und besondere Anwenderfreundlichkeit aus.
Rückhaltung
Temporäre Wasserspeicherung und Rückführung des Niederschlagswassers in den Vorfluter. Entlastung der vorhandenen Systeme.
Versickerung
Zwischenspeicherung ermöglicht es, Niederschlagswasser langsam in den Boden eindringen zu lassen, um es in den natürlichen Kreislauf zurückzuführen.
Die Highlights
Optimale Flächennutzung
Ob ein- oder mehrlagig, quadratisch oder rechteckig, kompakt oder als L- oder H-Form – durch die Kombination von Längs- und Querverlegung sind der Gestaltung fast keine Grenzen gesetzt.
L-Form 1-lagig
S-Form 2-lagig
H-Form 3-lagig

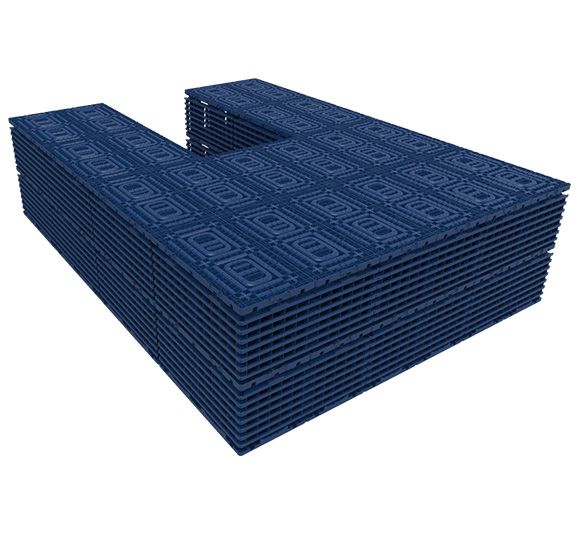

U-Form 2-lagig
Weitere Infos zu den Anschlüssen
Abwasserentsorgung
mit Acaro PP
Die Highlights
- PP Rohrsystem nach DIN EN 1852
- DN/OD 11 bis DN/OD 630
- In zwei Farben und mit Innensignierung zur eindeutigen Kennzeichnung
- In zwei Ringsteifigkeiten SN12 und SN16
- Übergänge SN4/8 auf SN16
- Praktische Sattellösung für nachträgliche Anschlüsse
- Optimal in der Kombination mit dem Wavin Tegra PP Schachtsystem
Das neue Dichtsystem
Teil des Kanalrohrsystems Acaro PP ist ein neues Dichtsystem, das sich durch Sicherheit, Einfachheit und Flexibilität auszeichnet.
Die Funktion des Dichtrings
Durch die spezielle Konstruktion wird der Dichtring fest in der Sicke positioniert. Hierbei wirkt die erste Lippe als Stützlippe.
Durch den vierstufigen Aufbau werden die Steckkräfte deutlich minimiert und das Herstellen der Verbindung vereinfacht.
Die Stützlippe legt sich bei vollständig eingeschobenem Rohr zusätzlich gegen die Rohrwand. Somit dichten vier Dichtlippen das Rohr ab, um sowohl bei Innen- als auch Außendruck eine hohe Dichtsicherheit zu erzielen.
Die Konstruktion des Dichtungsrings
Druckrohre
mit Wavin TS DOQ®
Druckrohre für die Ver- und Entsorgung: Wavin TS DOQ®
Das Wavin TS DOQ® ist ein coextrudiertes Drei-Schicht-Rohr aus besonders widerstandsfähigem PE 100 RC, das sowohl als Gas-, Trinkwasser- und Abwasserdruckrohr verwendet werden kann und eine Nutzungsdauer von mindestens 100 Jahren ermöglicht.
3 Schichten
Erhältlich in den Farben für:
Die Besonderheiten
Erweiterte Qualitätssicherung
4
Zusammenfassung
Zusammenfassung als PDF
1
Regenwasserbewirtschaftung mit Q-Bic Plus
- Modular aufgebautes Rückhalte- und Versickerungssystem für Regenwasser
- Hohe Lebensdauer, große Nachhaltigkeit, besondere Anwenderfreundlichkeit
- Rückhaltung: temporäre Wasserspeicherung und Rückführung des Niederschlagswassers in den Vorfluter
- Versickerung: Zwischenspeicherung um das langsame Eindringen des Wassers in den Boden zu ermöglichen
- Modularer Aufbau: verschiedene Systemkomponenten lassen sich einfach miteinander kombinieren, jede Komponente kann verschiedene Funktionen übernehmen
- Schneller Aufbau und einfache Handhabe: intuitives Stecksystem ermöglicht die Verbindung der Elemente, patentierte Verbinder ersetzen Clips und Stifte
- Inspektion und Reinigung: hohlkörperreiche Bauform ermöglicht freien Zugang zur Inspektion und Wartung
- Hohe Lebensdauer durch PP-Material: widerstandsfähiges Polypropylen
2
Abwasserreinigung mit Acaro PP
- Extrem belastbar: hohe Ring- und Längssteifigkeit, Sicherheitsdichtsystem — auch für extreme Anwendungsfälle geeignet
- Neues Dichtsystem macht Verlegung einfach und schnell
- Langfristig betriebssicher: durch hohe Wanddicke und hochwertiges PP-HM ist Acaro PP abriebfest und hochdruckspülfest
- Highlights: PP Rohrsystem nach DIN EN 1852, DN/OD 11 bis DN/OD 630, in zwei Farben und mit Innensignierung erhältlich, in zwei Ringsteifigkeiten (SN10 und SN16), nachträgliche Anschlüsse möglich
- Neues Dichtsystem: passgenau und verschiebsicher in der Sicke, nur geringe Steckkräfte, schnell und einfach zu verlegen, herausnehmbar für die Reinigung, Austausch durch öl- oder benzinbeständige Dichtungen möglich
3
Druckrohre mit Wavin TS DOQ®
- Coextrudiertes Drei-Schicht-Rohr aus widerstandsfähigem PE 100 RC
- Sowohl als Gas-, Trinkwasser- als auch Abwasserrohr zu verwenden
- Drei Schichten: 1) äußere Schicht schützt vor Beschädigungen 2) schwarze Mittelschicht aus PE 100 RC 3) innere Schicht schützt gegen Spannungsrisse
- Farben: Blau für Trinkwasser, Grün für Abwasser, Gelb für Gas
- Besonders widerstandsfähiges Material TS DOQ® N8000
- Deutlich erhöhte Qualitätsdokumentation »TS DOQ®«
- Riefentiefe bis 20 Prozent für gleichbleibende Lebensdauer
- Durch integrierte Schutzschichten direkt verarbeitbar
- Seit 20 Jahren reklamationsfrei international im Einsatz
- Für alle Verlegeverfahren von Wavin empfohlen
- Erweiterte Qualitätssicherung: erfüllt Anforderungen für Werkstoffe gemäß PAS 1075, maximal erreichbares Qualitätsniveau PE 100 RC, jedes Rohstoffbatch wird überprüft, jede Lieferung erhält ein 3.1 Prüfzeugnis
