In diesem Lernmodul lernen Sie vier aduxa Produkte kennen.
Die Lernzeit für dieses Online-Training beträgt circa 15 Minuten.
1. Guss-Straßenkappen
2. Teleskop-Einbaugarnituren
3. Trinkwasserschieber
4. Abwasserschieber
5. Zusammenfassung
Guss-Straßenkappen
Die selbstnivellierende Straßenkappe mit Lastabtrag
Lernen Sie die aduxa Straßenkappe noch besser kennen, indem Sie auf die Pop-up Buttons klicken.
1. Gusseisen
2. Deckel
3. Deckelsicherung
4. Teleskopschaft
5. Fließrichtungsanzeige
6. Innenraum
Lieferprogramm

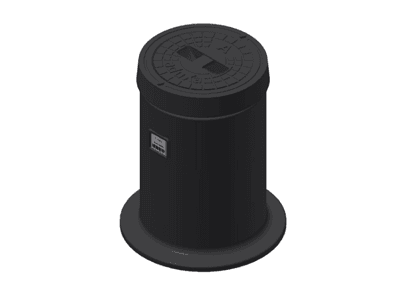

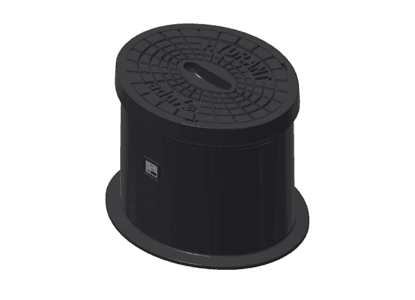

Straßenkappe für
Hausanschluss Gas
Straßenkappe für
Streckenschieber Gas
Straßenkappe für
Hausanschluss Wasser
Straßenkappe für
Streckenschieber Wasser
Straßenkappe für
Hydrant Wasser
Mehr über die Straßenkappen
Teleskop-Einbaugarnituren
Armaturenbetätigung mit System
Die wichtigsten Fakten
Die Bremssysteme Standard und Premium
Merkmal beider Varianten: Die Einbaugarnitur ist innerhalb ihres Teleskopierbereichs stufenlos auf Höhe einzustellen.
Einbaugarnituren für Hausanschlussarmaturen
Im Bereich der Hausanschlussarmaturen bietet aduxa Modelle aus verzinktem Stahl und Edelstahl.
Beide Modelle sind sowohl mit einem Standard oder einem Premium Bremssystem erhältlich.
Einbaugarnituren für Netzarmaturen
Auch für den Anschluss von Netzarmaturen bietet aduxa Modelle aus verzinktem Stahl und Edelstahl.
Es gibt Ausführungen mit einem Standard- und einem Premium-Bremssystem.
Mehr über die Einbaugarnituren
Trinkwasserschieber
Trinkwasserschieber
aduxa Trinkwasserschieber werden in der Trinkwasserversorgung als Absperrarmatur eingesetzt.
Erfahren Sie hier mehr über den Keilflachschieber (Mod. 6020) und den Keilovalschieber (Mod. 6030).
Die Familie der aduxa Trinkwasserschieber
Technische Zeichnung / Mod. 6020
Technische Zeichnung / Mod. 6030
Armaturenbetätigung
aduxa Trinkwasserschieber werden in der Trinkwasserversorgung als Absperrarmatur eingesetzt.
Erfahren Sie hier mehr über den Keilflachschieber (Mod. 6020) und den Keilovalschieber (Mod. 6030).
aduxa Trinkwasserschieber sind auf Anfrage mit werksseitiger Vorbereitung für die Montage eines
Elektroantriebs oder mit werksseitig vormontiertem Elektroantrieb (AUMA-Antrieb) lieferbar.
Mehr über die Trinkwasserschieber
Abwasserschieber
Keilflachschieber, Mod. 7020 + Keilovalschieber, Mod. 7030
Highlights
- Absperrelement komplett NBR-gummiert, große Keilentleerung, lange Keilführung mit einvulkanisierten Kunststoff-Gleitschuhen
- Mit grüner Adapterscheibe für die Zentrierung der Einbaugarnituren-Glocke auf dem Schieber von DN 50 - DN 400
- Abmessung der Adapterscheibe gem. DVGW GW336-1 (A) Mit roten Flanschschutzkappen bis DN 300
- Transportschutz der Armaturenspindel durch Kunststoff-Schutzkappe
Produktmerkmale
Gehäuse und Gehäuseoberteil
Duktiles Gusseisen nach DIN EN 1563, Werkstoff EN-GJS-400-15
(EN-JS 1030)
Korrosionsschutz
Integraler Korrosionsschutz (innen und außen) durch EKB-Beschichtung (EP-Pulverbeschichtung) entsprechend DIN 3476 (Schichtdicke: min. 250 μm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mmÇ nach Heißwasserlagerung),
Farbton signalblau
Spindel
Edelstahl 1.4571
Spindelmutter
Bronze RG5
Absperrelement
Duktiles Gusseisen nach DIN EN 1563, Werkstoff EN-GJS-400-15
(EN-JS 1030), innen und außen NBR
Medium
Abwasser (frei von groben, langfasrigen + zopfbildenden Bestandteilen)
Mediumtemperatur
0° – 60°C
Mehr über die Abwasserschieber
5
Zusammenfassung
Zusammenfassung als PDF
1
Guss-Straßenkappen
- Zweigeteilt: Das Gussoberteil der aduxa Straßenkappe ist baulich vom Unterteil entkoppelt
- Verkehrsbelastungen werden vollständig in die Asphaltschicht abgeleitet
- Bei Sanierung der Asphaltschicht entfällt der aufwändige Ausbau der Straßenkappe
- Selbstnivellierend
- Klapperfreier Deckel mit Deckelsicherung
- Schützende Pulverbeschichtung
- Aus Gusseisen und damit ein 100-prozentig wasserdichter Übergang zwischen Guss und Asphalt möglich
- Vergrößerter Innenraum zur Aufnahme aller gängigen Modelle an Unterflurhydranten
2
Teleskopeinbaugarnituren
- Teleskopierbar, auszugssicher und stufenlos höhenverstellbar
- Schutzrohr komplett in Signalfarbe orange
- Für Hausanschlussarmaturen und Netzarmaturen
- Zwei unterschiedliche Gestängewerkstoffe: Stahl verzinkt und Edelstahl
- Bremssystem in Standard und Premium
- Abdeck- und Schutzrohrglocke zugfest und dicht mit Schutzrohr verschweißt
- Kugelgelagerte + schmutzdichte Drehdurchführung der Schlüsselstange
- Umfangreiches Zubehör: kuppelmuffen, Verlängerungen, Adapter, Sandschutzscheiben, etc.
3
Trinkwasserschieber
- Weichdichtende Trinkwasserschieber nach DIN EN 558-1
- Keilflachschieber (Mod. 6020) von DN 50 – DN 600
- Keilovalschieber (Mod. 6030) von DN 50 – DN 500
- Baulängen: Grundreihe 14 + 15
- Betriebsdruck PN 10/16 bis DN 150, wahlweise PN 10 oder PN 16 von DN 200 bis DN 600
- Flanschanschluss nach EN 1092-2
- 3-fache Spindelabdichtung durch O-Ringe
- Armaturenspindel aus Edelstahl 1.4021
- Spindelmutter aus Messing CW 614 N
- Schieberkeil aus EPDM, mit einvulkanisierten Kunststoff-Gleitschuhen
- Große Keilentleerung, lange Keilführung
- Integraler Korrosionsschutz durch EKB-Beschichtung
- EP-Pulverbeschichtung im Wirbelsinter- bzw. Handspritzverfahren
- Adapterscheibe (rot), Abmessung gem. DVGW GW 336-1 (A) bis DN 400
- Flanschschutzkappen (rot) bis DN 300
- Spindelschutzkappen (rot)
4
Abwasserschieber
- Weichdichtende Abwasserschieber nach DIN EN 558-1
- Keilflachschieber (Mod. 7020) von DN 50 – DN 600
- Keilovalschieber (Mod. 7030) von DN 50 – DN 500
- Baulängen: Grundreihe 14 + 15
- Betriebsdruck PN 10/16 bis DN 150, PN 10 von DN 200 bis DN 600
- Flanschanschluss nach EN 1092-2
- 3-fache Spindelabdichtung durch O-Ringe
- Armaturenspindel aus 1.4571
- Spindelmutter aus Bronze RG5
- Schieberkeil aus NBR, mit einvulkanisierten Kunststoff-Gleitschuhen
- Große Keilentleerung, lange Keilführung
- Integraler Korrosionsschutz durch EKB-Beschichtung
- EP-Pulverbeschichtung im Wirbelsinter- bzw. Handspritzverfahren
- Adapterscheibe (grün), Abmessung gem. DVGW GW 336-1 (A) bis DN 400
- Flanschschutzkappen (rot) bis DN 300
- Spindelschutzkappen (rot)
